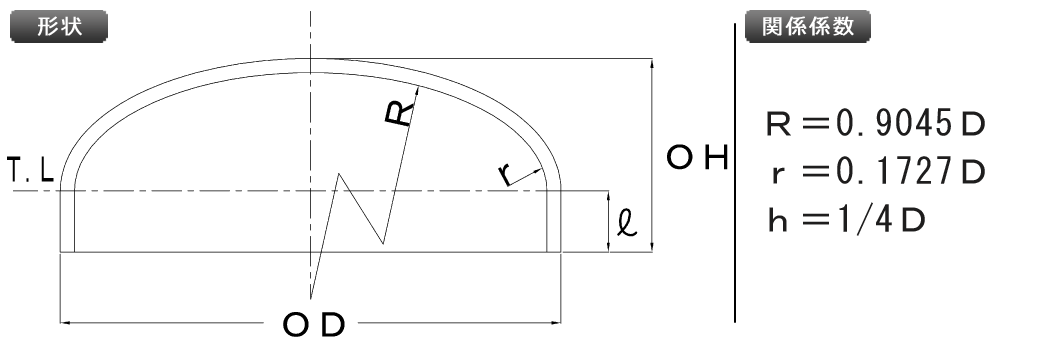

JIS B 8247に規定される最も標準的な鏡板の一つ。
圧力容器の端を塞ぐように使用されることが多く、プレス加工、またはスピニング加工で成型される。
正半楕円体形鏡板とほぼ同等の形状であり中央部及びすみ部の丸み内半径ｒが規定されている
<用途>
各種圧力容器、食品容器、薬品容器、高圧ガスタンク、原子炉設備、化学機械、医薬機械、食品機械、攪拌機、ろ過機、乾燥機、貯蔵タンク、ジャケットタンク、加減圧タンク、オートクレーブ、醸造機器、蒸留機、造粒機、ローリータンク
JIS B 2312に規定される代表的な継手の一つ。
圧力容器や配管の端を塞ぐように使用されることが多く、プレス加工またはスピニング加工で成型される。
10％さら形鏡板よりも深みがあり、圧力に対して強度がある。
<用途>
各種圧力容器、食品容器、薬品容器、高圧ガスタンク、原子炉設備、化学機械、医薬機械、食品機械、攪拌機、ろ過機、乾燥機、貯蔵タンク、ジャケットタンク、加減圧タンク、オートクレーブ、醸造機器、蒸留機、造粒機
円錐状の形状で大小径の芯が偏った形状の鏡板の一つ。
圧力容器の端に使用されることが多く、仕様によって大径側、小径側にR加工を加える場合がある。
<用途>
各種圧力容器、食品容器、薬品容器、高圧ガスタンク、原子炉設備、化学機械、医薬機械、食品機械
鏡板の先端が広がったようにツバのついた形状。
<用途>
各種圧力容器、食品容器、薬品容器、化学機械、医薬機械、食品機械、貯蔵タンク、加減圧タンク
圧力容器の端を塞ぐように使用されることが多く、プレス加工またはスピニング加工で成型される。
内径と中央部及びすみ部の丸み内半径の関係寸法がMD以外の物である。
<用途>
各種圧力容器、食品容器、薬品容器、医薬機械、食品機械、貯蔵タンク、醸造機器、ローリータンク
圧力容器の端を塞ぐように使用されることが多く、プレス加工またはスピニング加工で成型される。
内容物が中央に溜まらずに鏡板の端に集まるような構造に鏡板を成型し、中央が盛り上がったような形状のため揚底形鏡板と呼ばれます。
<用途>
各種圧力容器、食品容器、薬品容器、医薬機械、食品機械、貯蔵タンク、醸造機器、ローリータンク
圧力容器の端を塞ぐように使用されることが多く、プレス加工またはスピニング加工で成型される。
10％さら形鏡板や2：1正半楕円体形鏡板よりも深みがある
<用途>
各種圧力容器、食品容器、薬品容器、高圧ガスタンク、原子炉設備、化学機械、医薬機械、食品機械、攪拌機、ろ過機、乾燥機、貯蔵タンク、ジャケットタンク、加減圧タンク、オートクレーブ、醸造機器、蒸留機、造粒機
